一、背景说明

当今社会，有限元仿真技术被广泛应用于各行各业以解决工程问题。工程师可以通过有限元分析方法模拟产品的各种使用工况并进行仿真计算。在仿真过程中，如何高效地运用仿真工具，将产品构建成合理的仿真模型并求解出来，是解决产品结构实际问题的关键。

圆凳是生活中常用的物品，其安全性关系到人身安全问题。本文中，作者把使用Simdroid对圆凳进行建模和仿真分析的经验分享给大家。

二、操作步骤

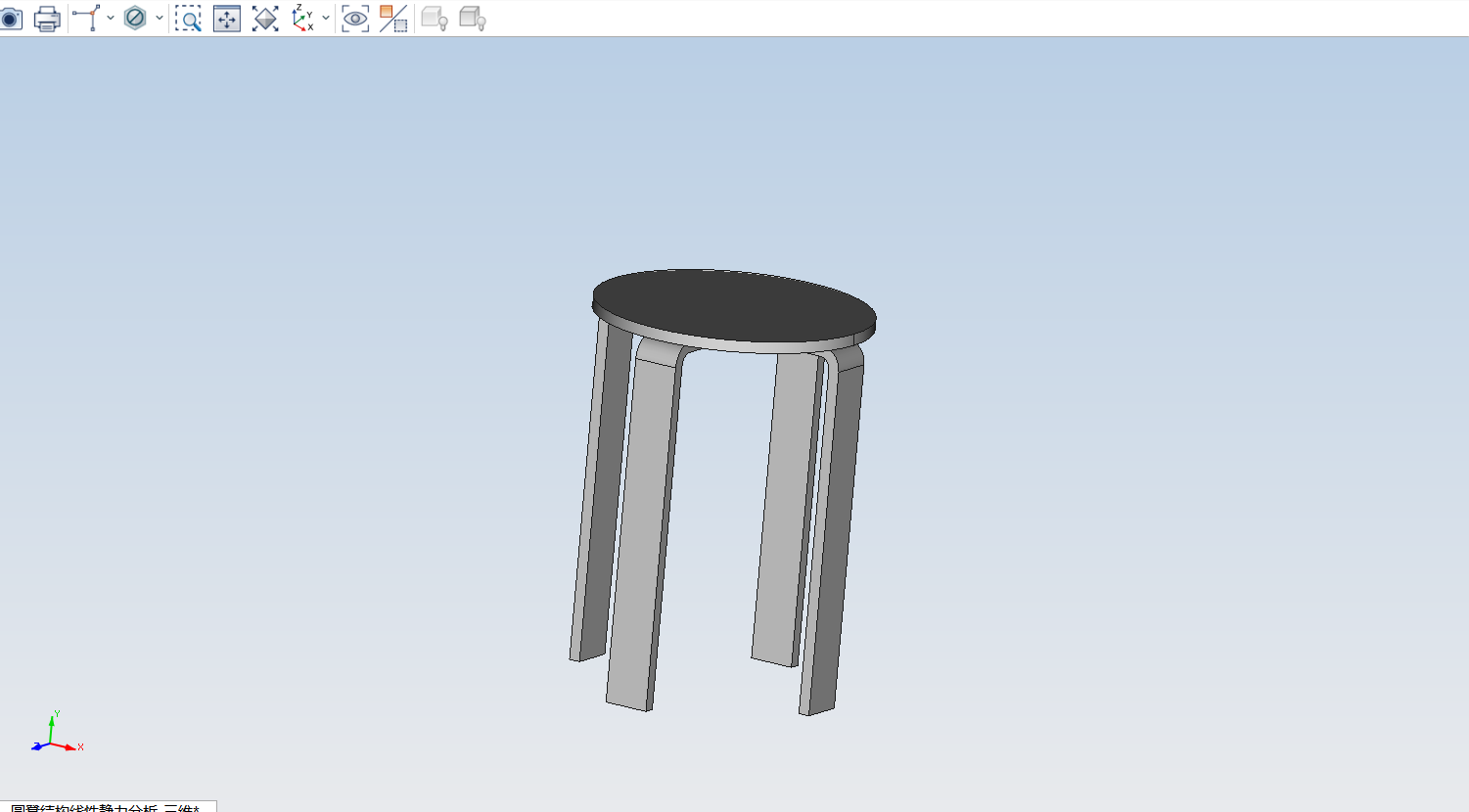

第一：在建立仿真模型之前一定要思考一下，要分几部分进行几何模型建模？这样可以帮助快速进行建模，并避免建模过程出现错误重新进行建模。我们将圆凳分为凳板和凳腿两部分进行建模。

在进行圆凳几何建模时，通过Simdroid的草图绘制功能进行凳腿的绘制，其中Simdroid辅助线功能能够解决凳腿之间的交叉绘制问题，使用辅助线后就可以跳过交叉部分，进行绘制，这样就能避免重复绘制问题。’

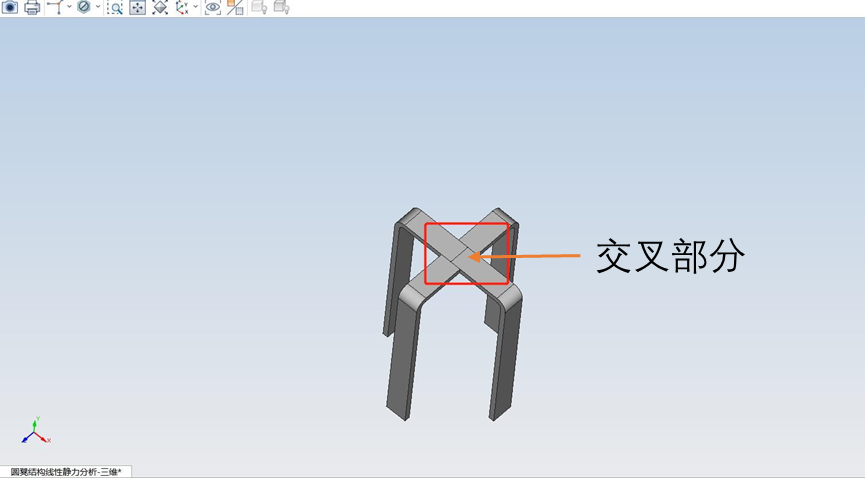

绘图时出现交叉

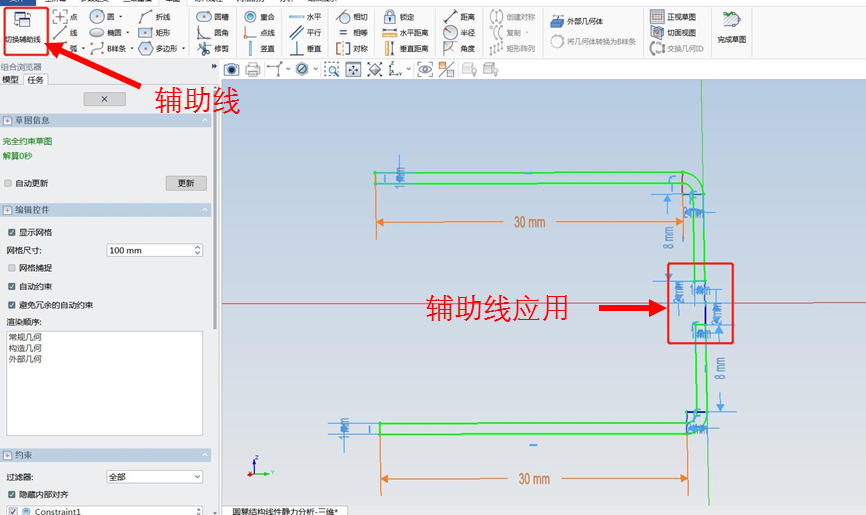

采用辅助线跳过去（蓝线为辅助线，绿线为约束好的草图）

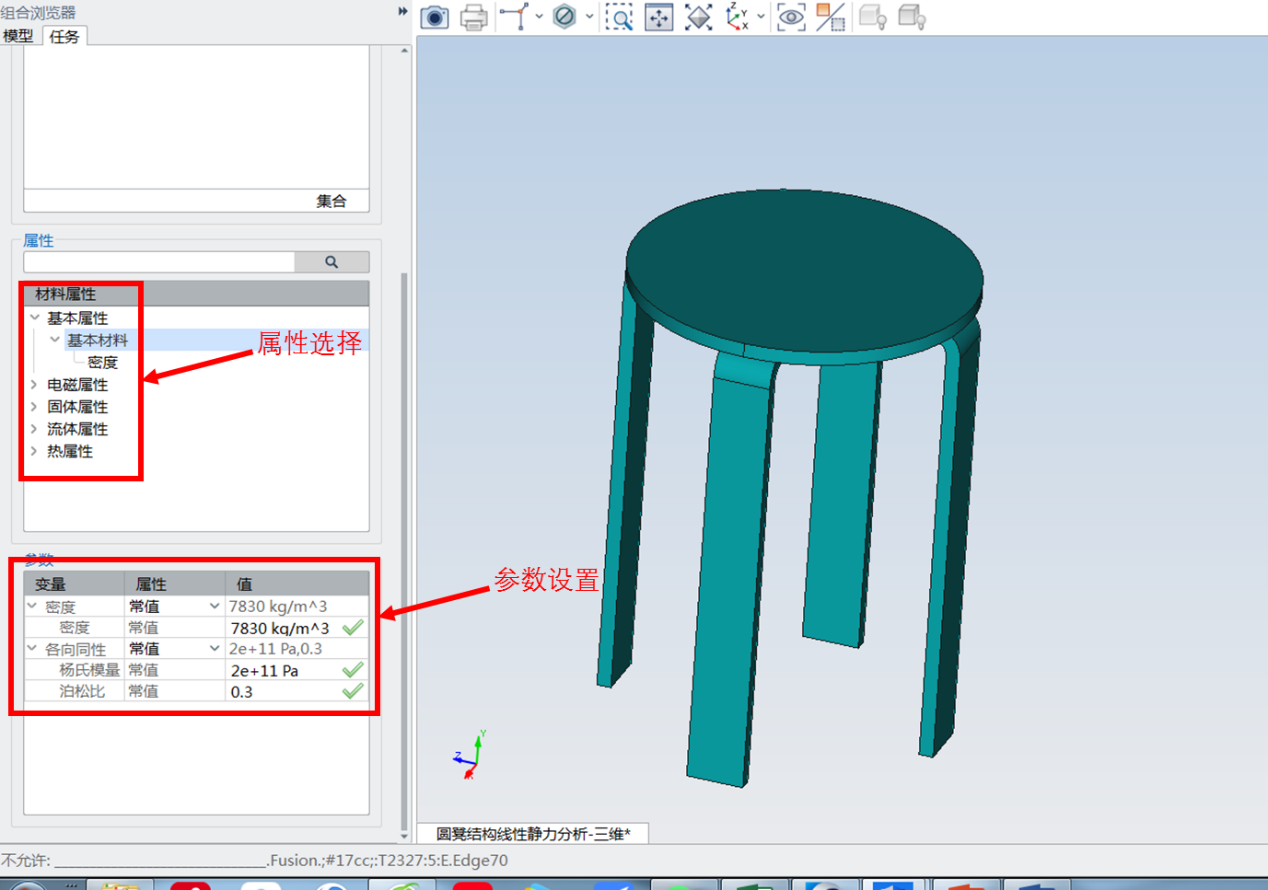

第二：材料属性设置，根据自己模型实际用材，选择对应属性进行设置，查找其对应的材料属性参数值，进行材料的参数设置。

第三：网格剖分时要选择合适的网格尺寸。这关系着计算时长和计算精度，因此在保证模型的计算精度时也要考虑到计算的时长。在本次介绍的圆凳模型中，对模型的网格划分不需要精确划分。我们可以通过调节网格的大小对其进行调试，确保计算精度。

https://www.simapps.com/v/37601.html。

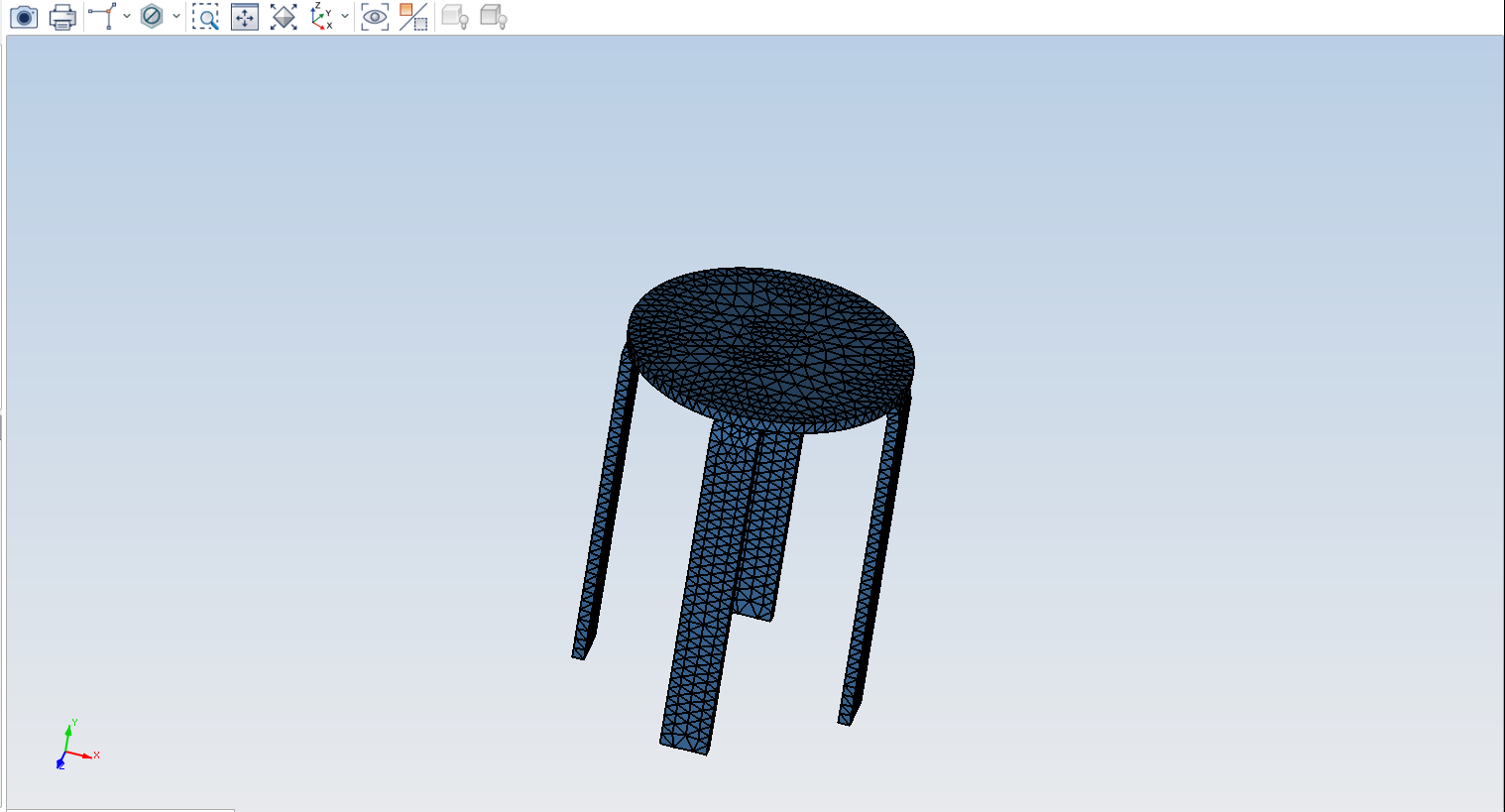

网格划分

第四：工况设置-载荷和边界施加。在采用有限元方法求解结构问题时需要设置约束条件，不合适约束设置会加剧模型计算的不收敛性或得到错误的结果。对于圆凳模型，四个凳腿底面与地面接触，将其设为约束条件，圆凳面作为受力面添加载荷，从而得到了与实际符合的计算结果。

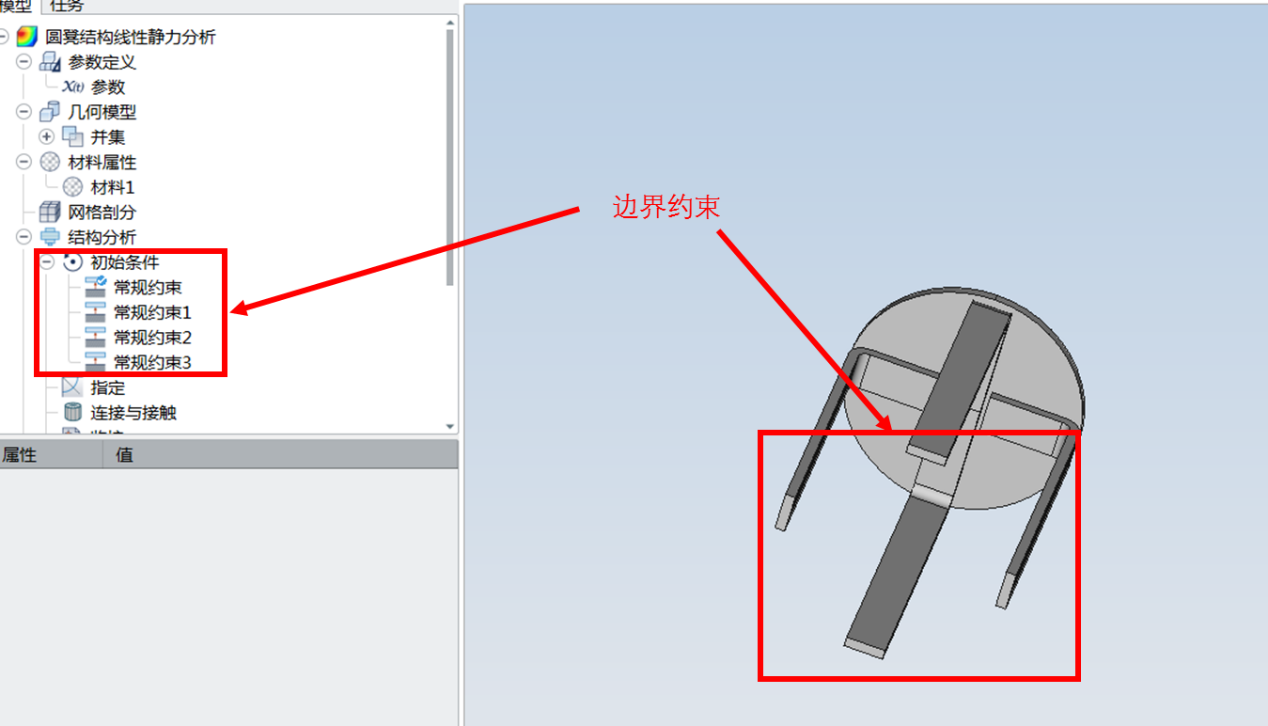

边界约束

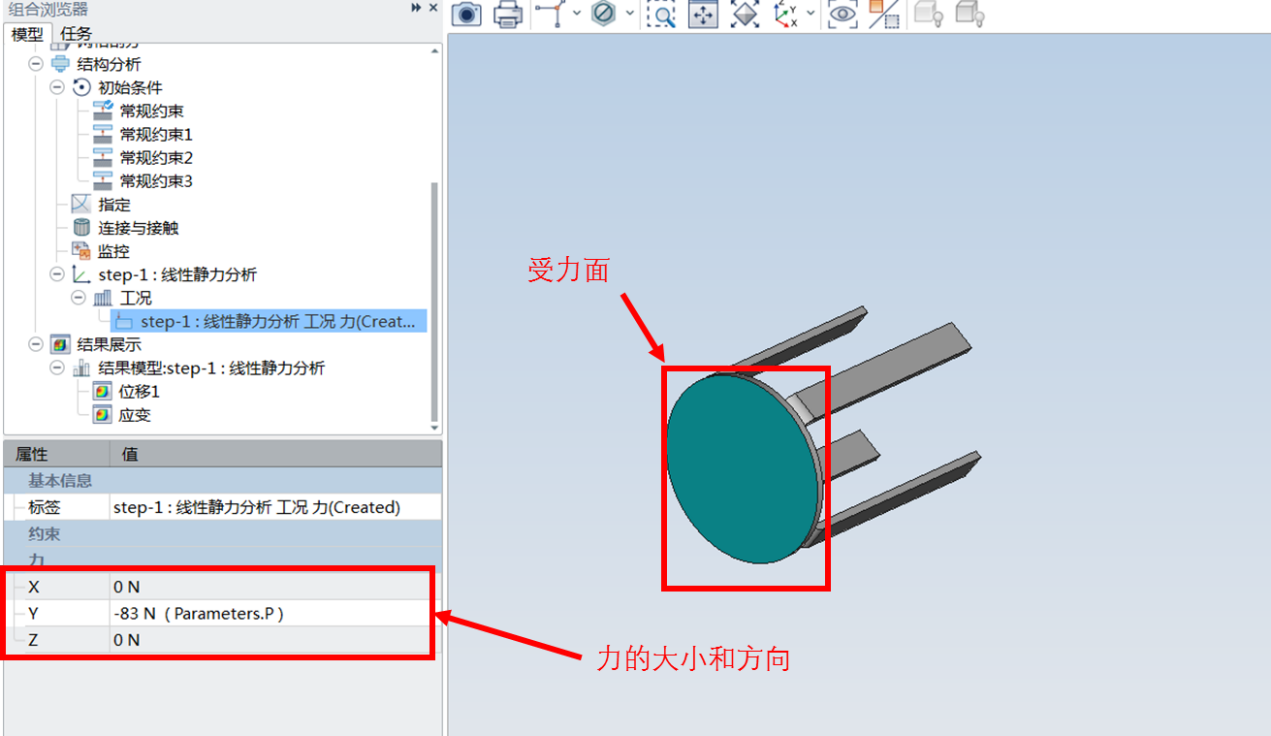

工况设置

最后，感谢云道智造提供Simapps交流平台帮助我们学习成长。
