Simapps Store - 工业仿真APP商店
物理场
法兰盘感应淬火仿真
联系开发者
收藏
当前评分
0
个评分
我来评分
打开
介绍
更多信息
评论 (0)

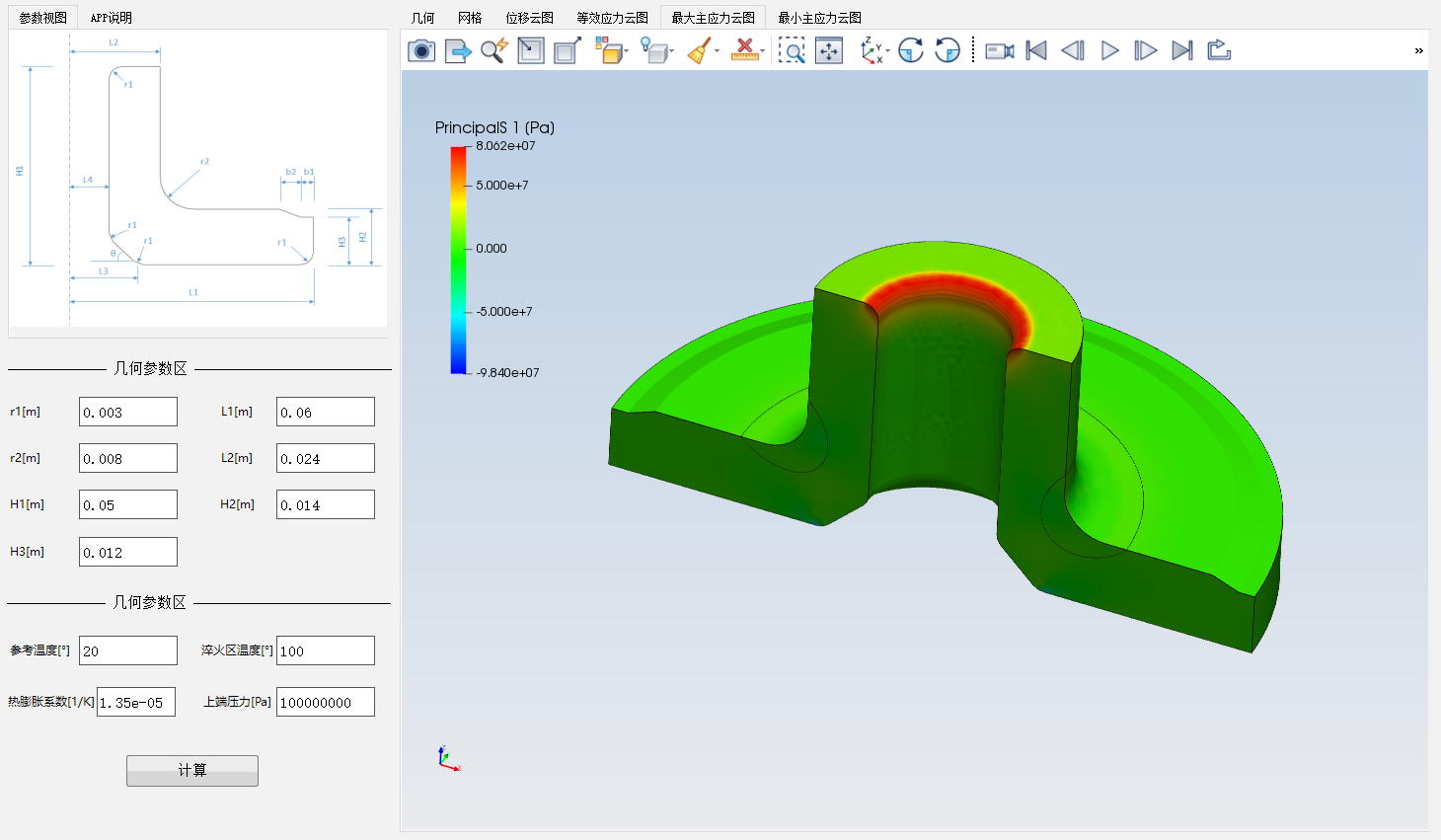

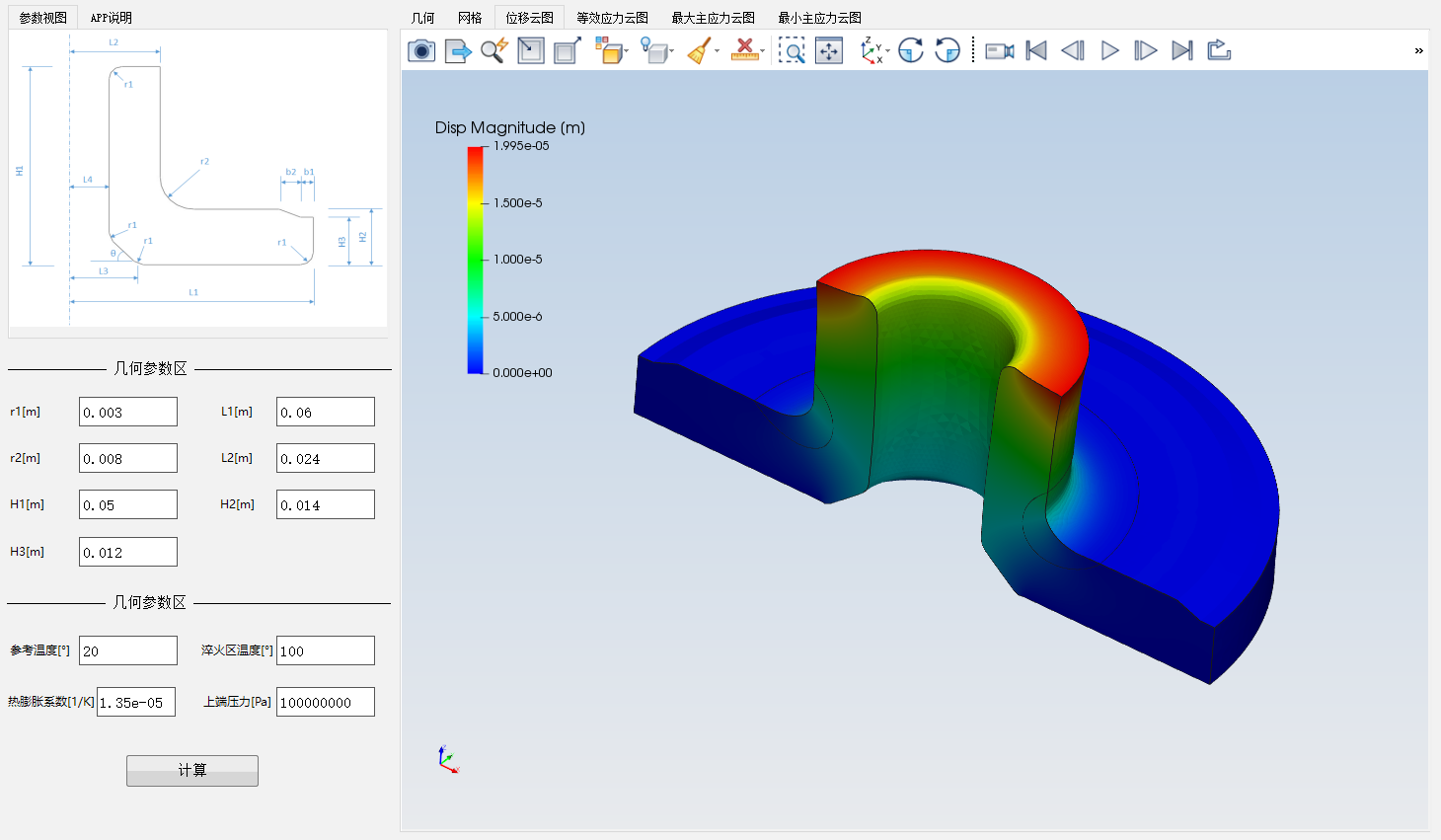

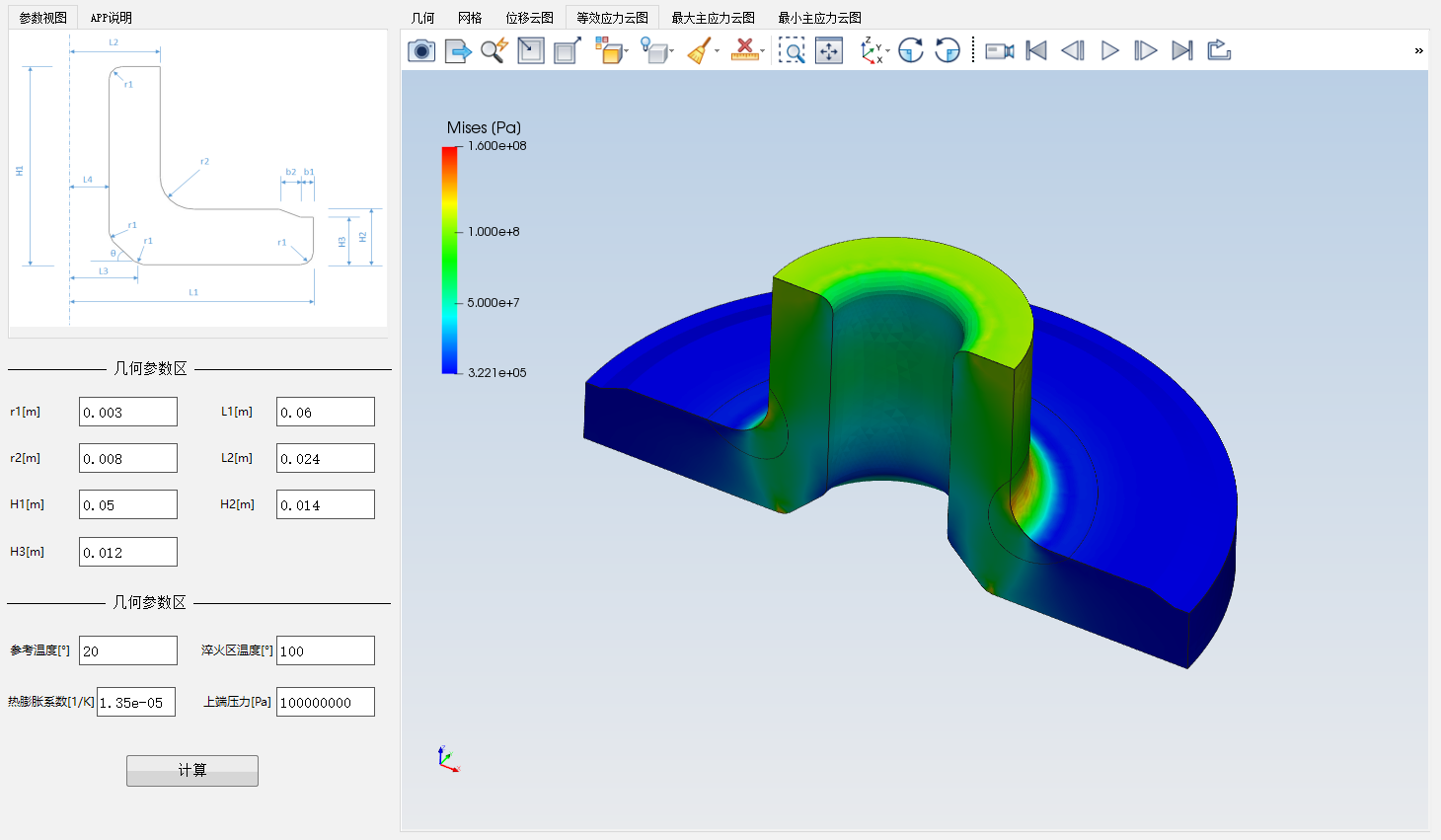

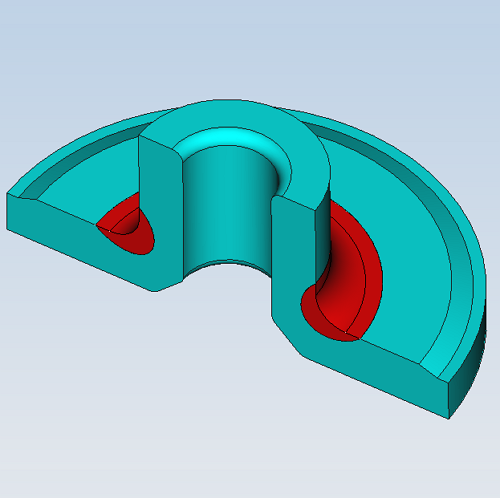

本案例为温度载荷和压力载荷共同作用下的仿真分析,几何模型分为法兰盘和淬火区,整体采用二阶四面体网格,两部件间共节点;法兰盘底部固定,对称约束;计算法兰盘在淬火区升温再降温过程下的应力变化。
【荷载】分为三个荷载步,1.淬火区升温至“淬火区温度”,法兰盘为“参考温度”,2.温度不变,法兰盘上端加载压力,3.压力不变,淬火区温度降低为“参考温度”。
开发者
小万
物理场
结构
版本
3.4R14113
大小
2.33M
上传时间
2020-07-03
