Simdroid 结构非线性测试:NAFEMS 3DNLG-6 受剪平板的非线性屈曲


测试版本:

Simdroid开发版。

测试功能:

Riks分析。

问题描述

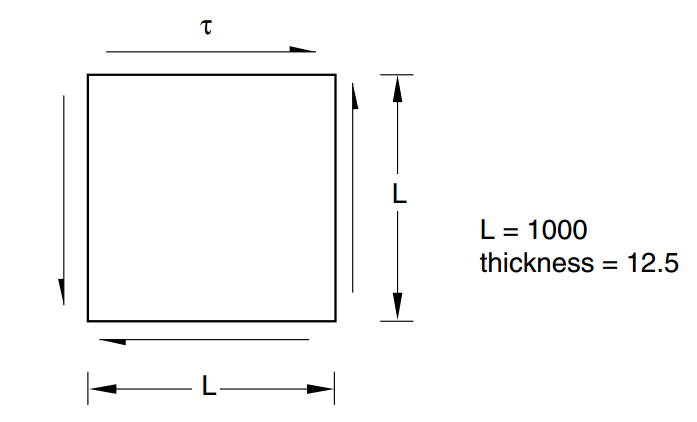

几何:

材料:

线弹性 E=6.4e6,v=0.3。

截面:

壳截面,厚度t=12.5。

边界条件:

四条边上Uz=0,中心点处Ux=Uy=Rz=0。

荷载:

四条边上施加均匀剪力,剪力大小为tau=lambda*tau0,其中lambda为荷载正比例系数(LPF),tau0=2.12e8,采用非线性屈曲分析(Riks分析类型),LPF超过1时分析停止。

初始缺陷:

初始缺陷直接输入在节点坐标中,与NAFEMS算例相一致。壳的中面方向坐标为:

其中:

单元:

MITC4,TMQ。

参考解

本例选自NAFEMS案例 3DNLG-6 “A Review of Benchmark Problems for Geometric Non-linear Behaviour of 3D Beams and Shells (SUMMARY).”

本例缺少解析解,参考解由NAFEMS采用某商业软件计算得出。

结果对比

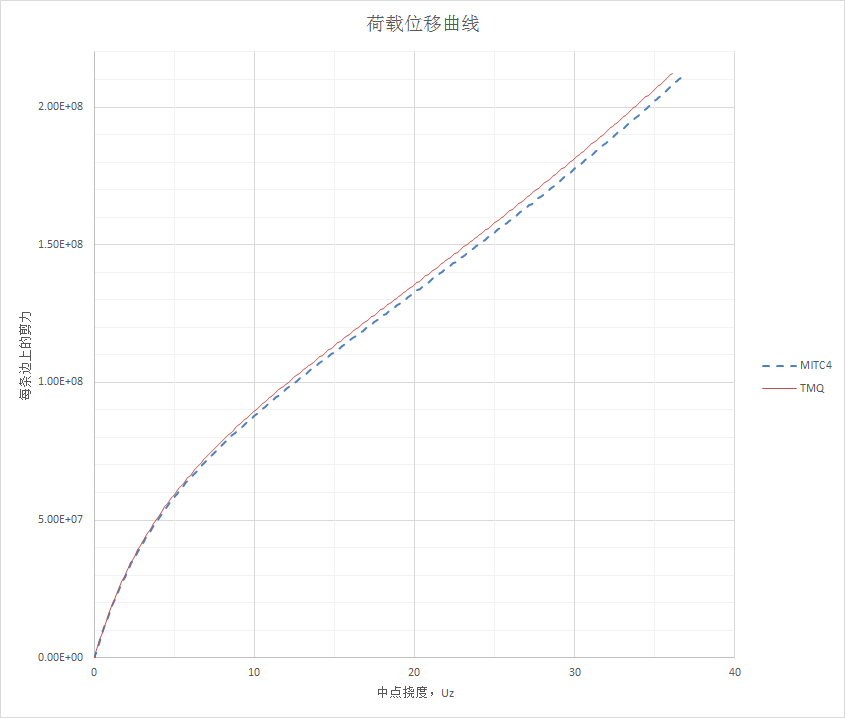

计算得到的剪力和中心点处挠度的关系曲线为:

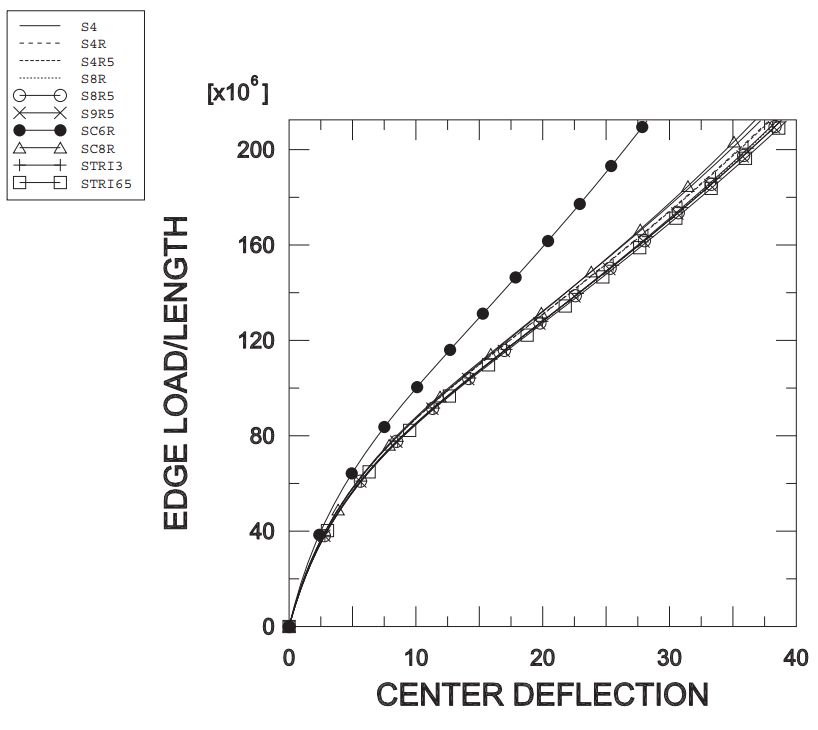

作为对比,该商业软件手册中本问题的荷载位移曲线如下图:

结果云图

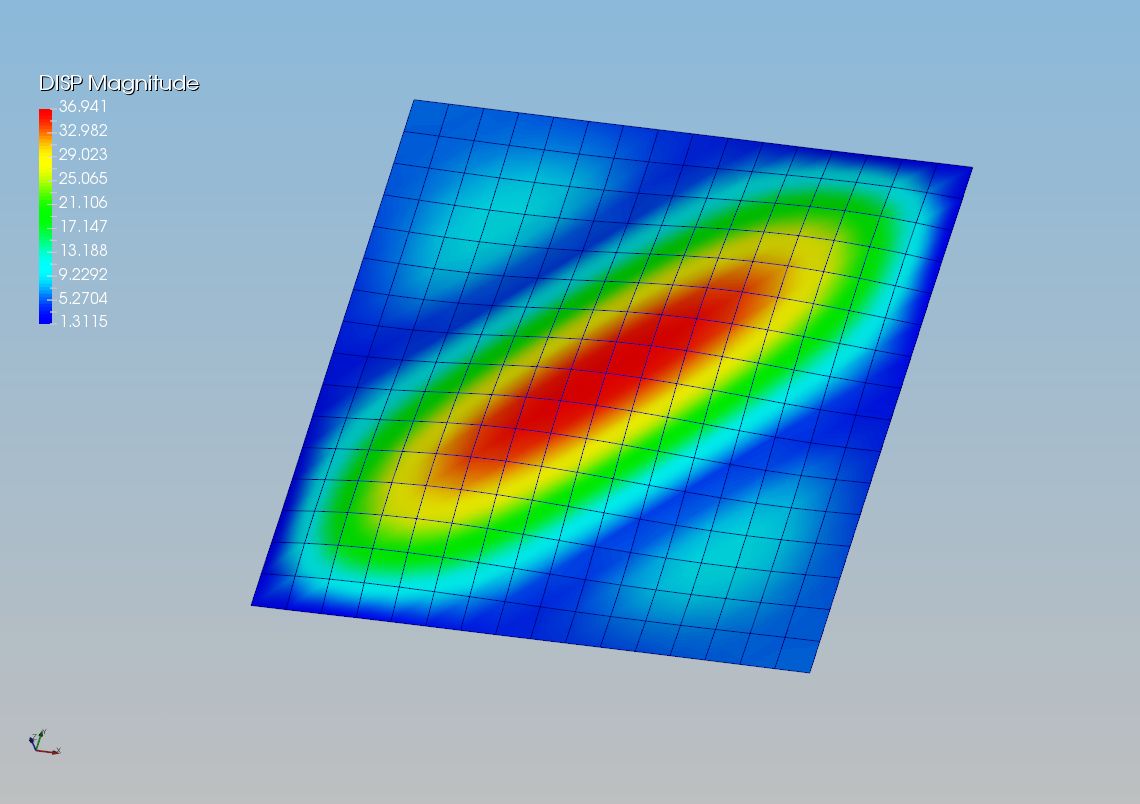

LPF= 1.00163时,MITC4单元的位移云图为:

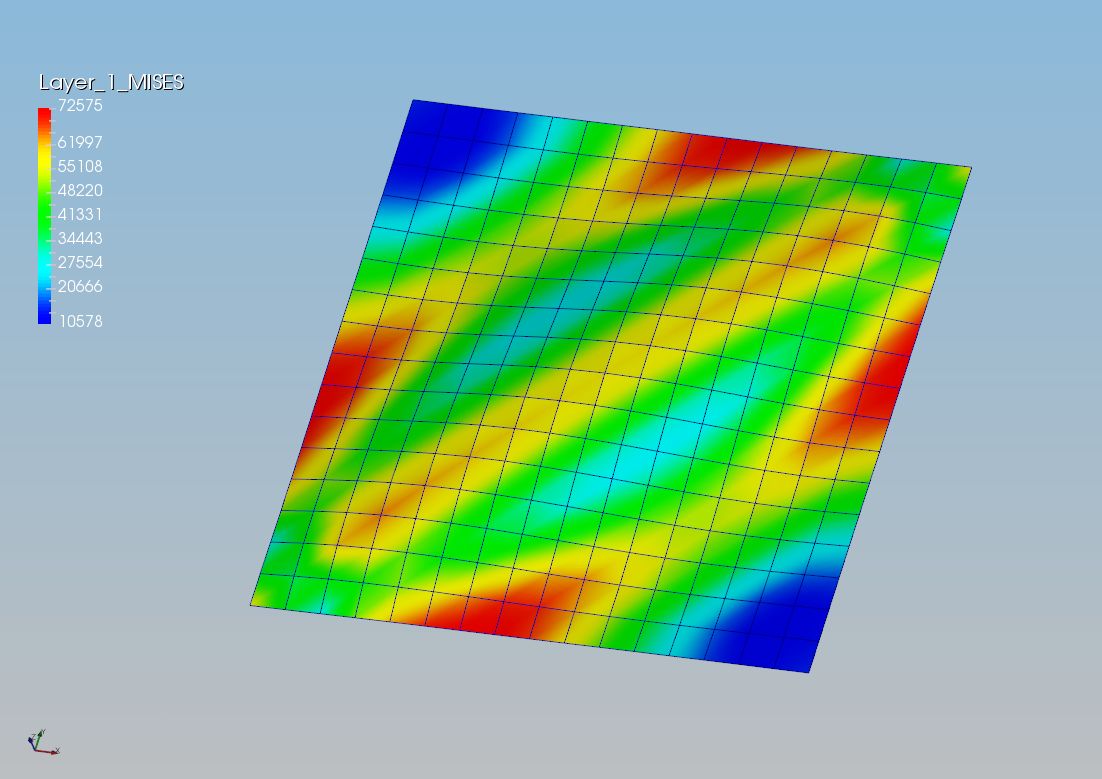

LPF= 1.00163时,MITC4单元的最下层等效应力云图为:

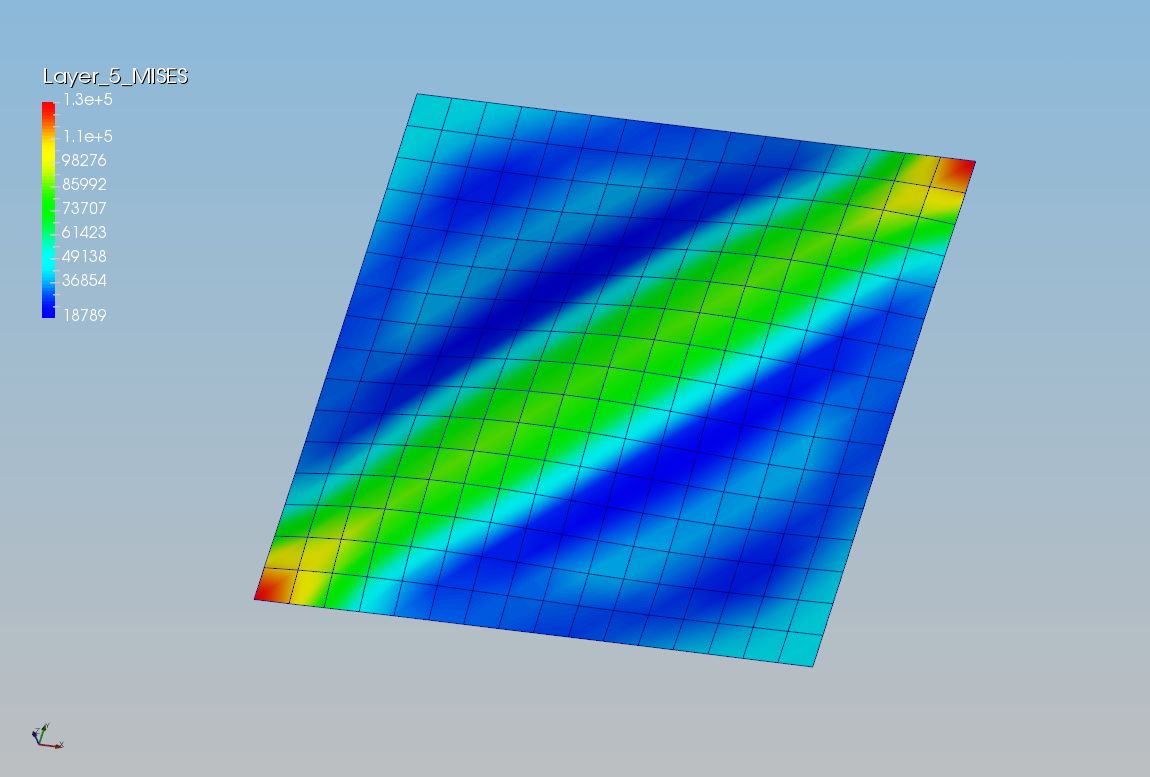

LPF= 1.00163时,MITC4单元的最上层等效应力云图为:

结论

有初始缺陷的平板,受平面内纯剪荷载,会发生波浪状的翘曲,且板的上下表面应力分布不同,Simdroid软件采用MITC4和TMQ壳单元计算结果与NAFEMS一致。
