【用户分享】等腰直角三角板静力分析仿真APP开发
一、案例说明
在我们现代社会中，三角板是学数学、量角度的主要作图工具之一，其应用广泛，是学生们的必备品。三角板市场需求大，市场竞争也大。为了提高产品市场竞争力，本文中我们使用Simdroid 软件设计了一款多功能等腰直角三角板，并对其抗压工况进行了结构静强度校核。该款三角板内含一个180°的量角器，材料选用聚甲基丙烯酸甲酯（PMMA）。
二、软件操作及技巧
1、先拟稿，绘制模型的轮廓

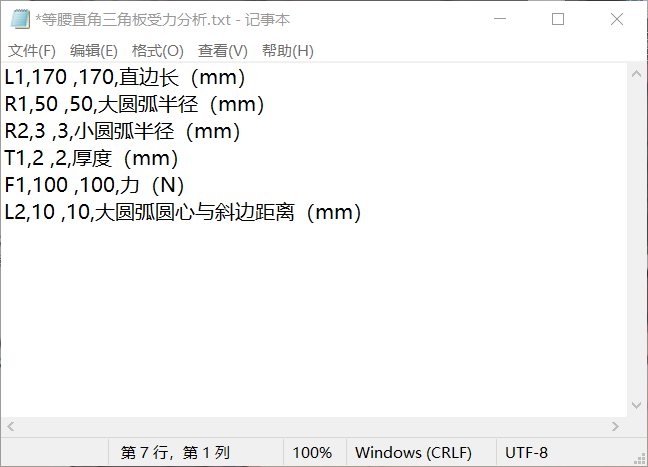

2、初步定义模型的参数，在TXT文本编辑器内，编辑模型所需参数，并保存在本地。（以第一行参数为例，其对应名称如图）

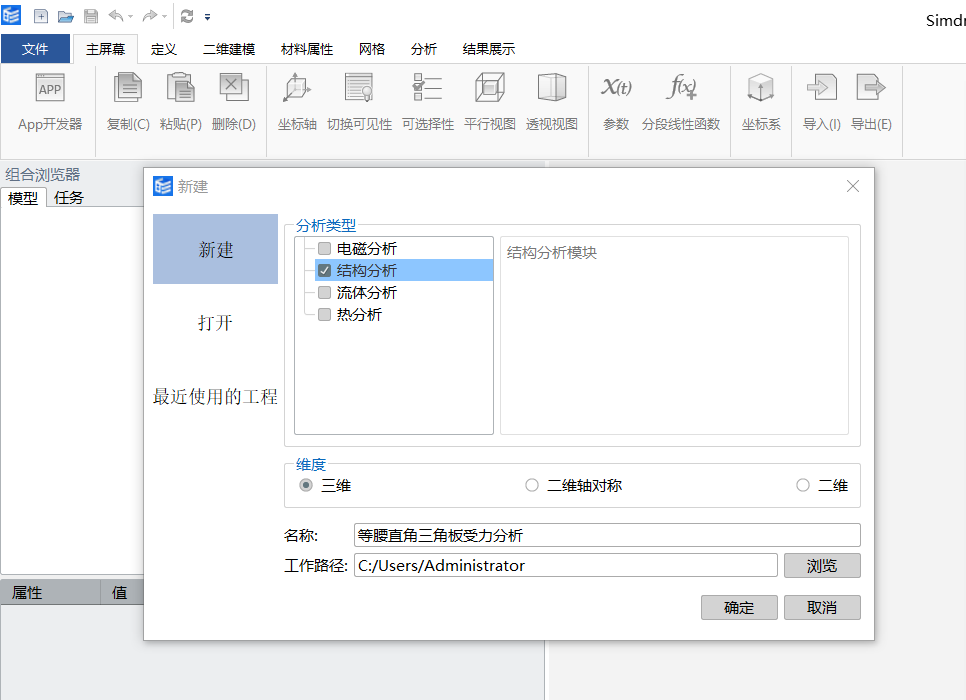

3、打开simdroid软件，新建3d建模，分析类型为结构分析，文件命名为“等腰直角三角板受力分析”。

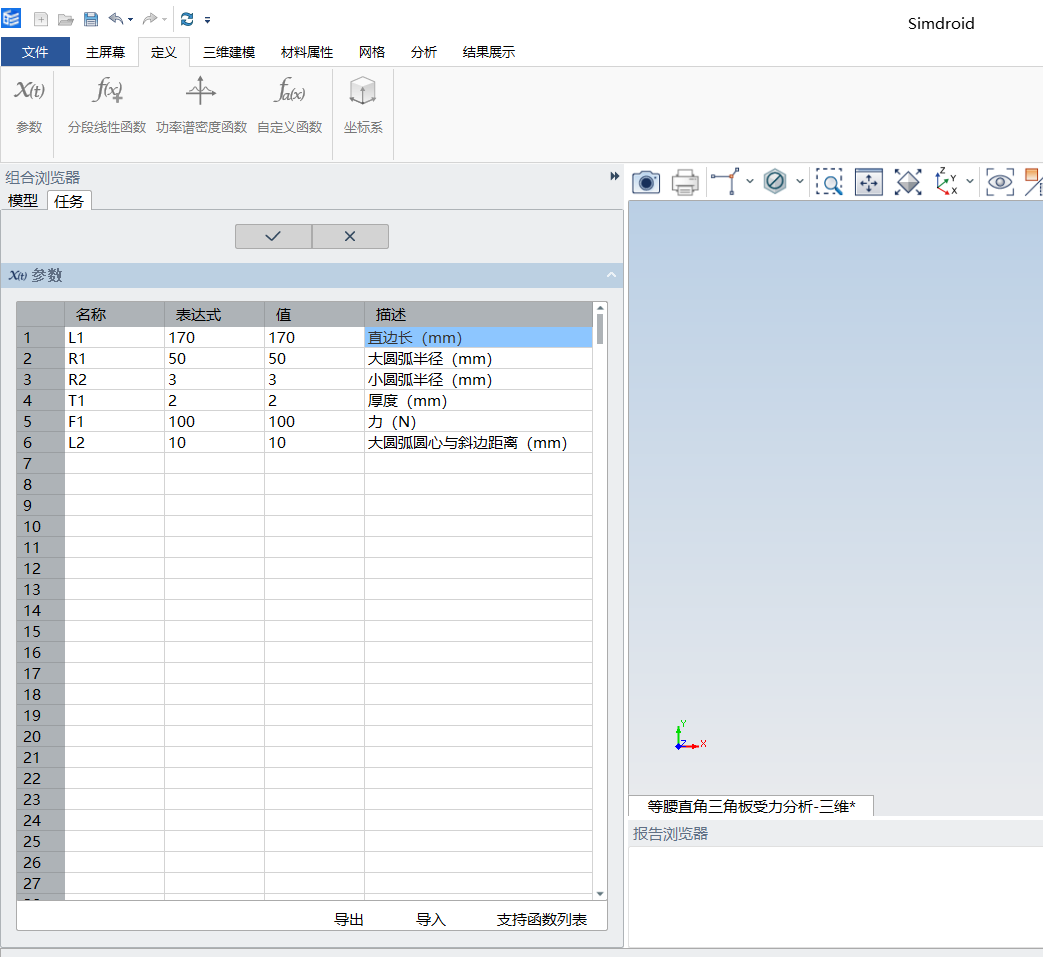

4、点击菜单的“定义”，再点击“参数”，选择下方“导入”并选定第2步准备好的txt文件。（也可以手动输入参数。）

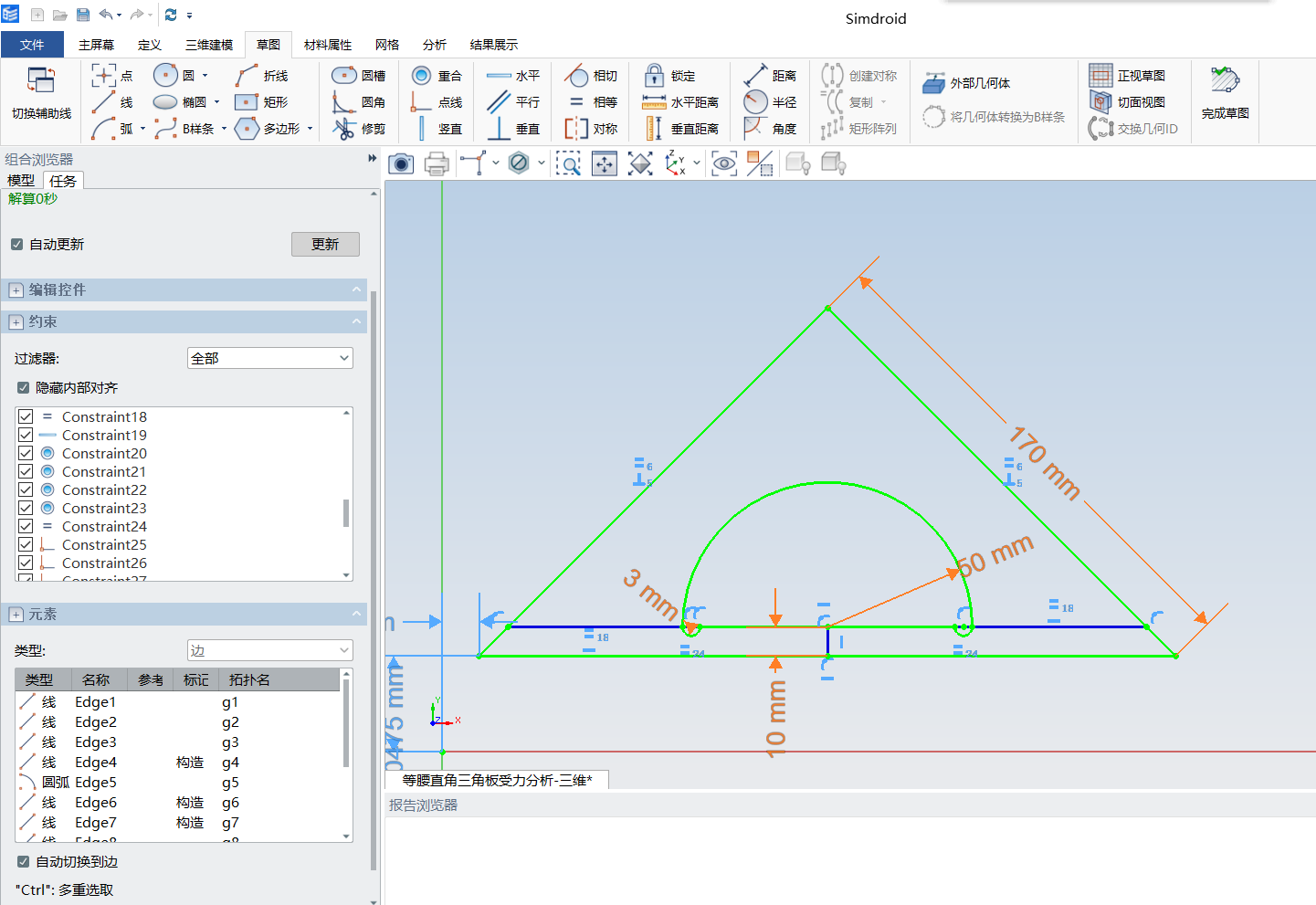

5、在三维建模中选择创建2D草图，画出模型的轮廓并定义参数，注意草图要完全约束。

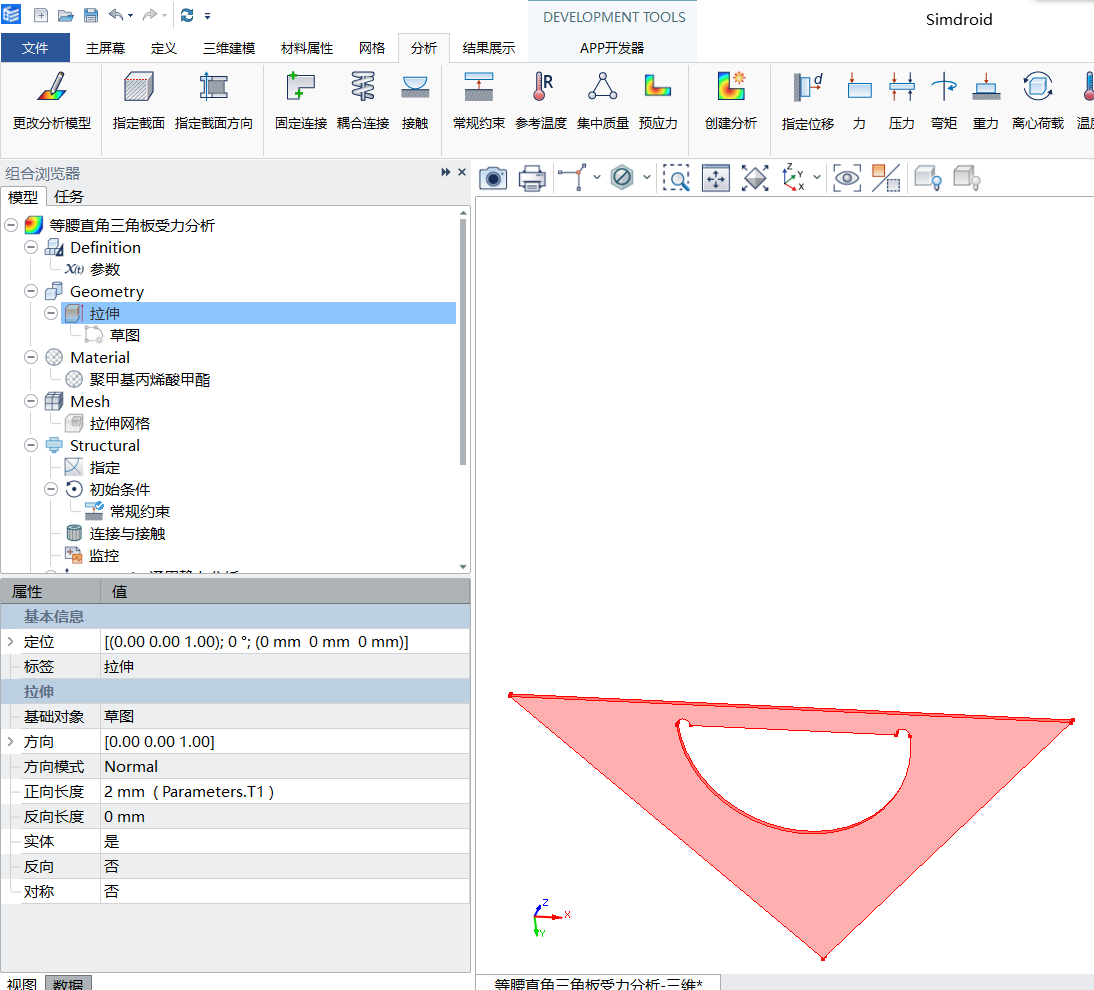

6、草图画完后，点击完成草图。点击拉伸，对草图进行拉伸操作。定义拉伸长度。

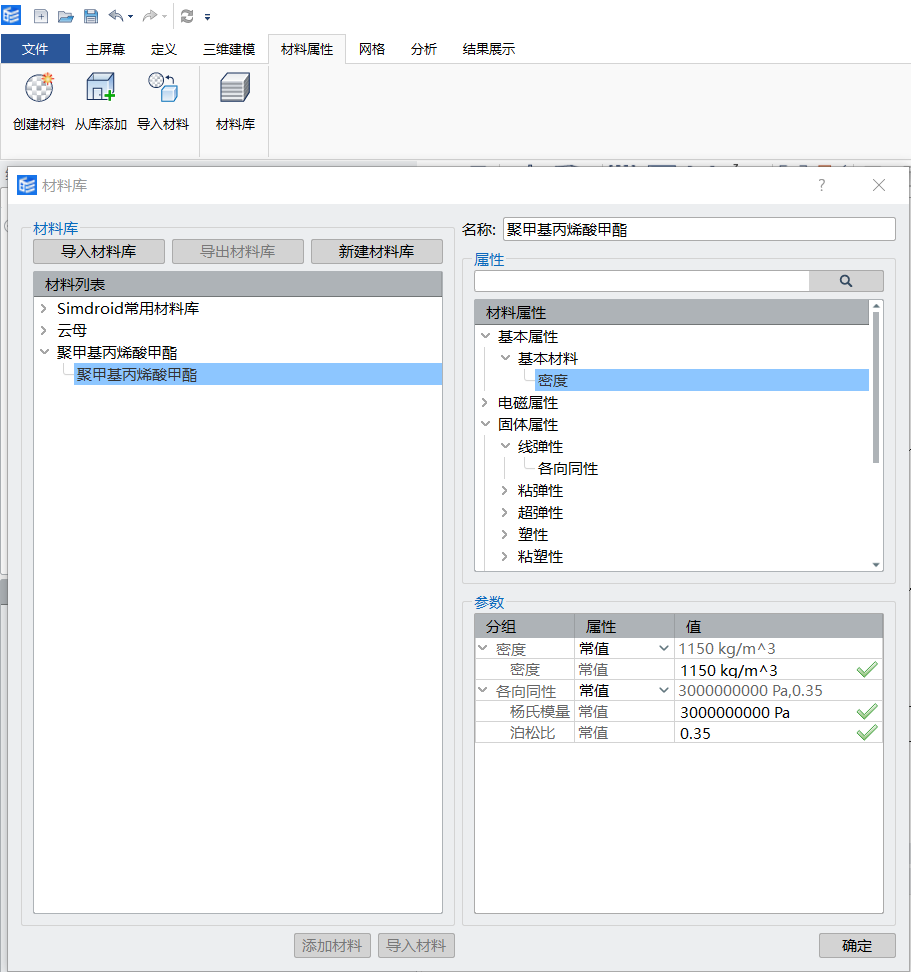

7、在材料属性中，点击材料库，再点击新建材料库，创建材料并命名为“聚甲基丙烯酸甲酯”，添加材料属性并定义其数值（参数如图）。

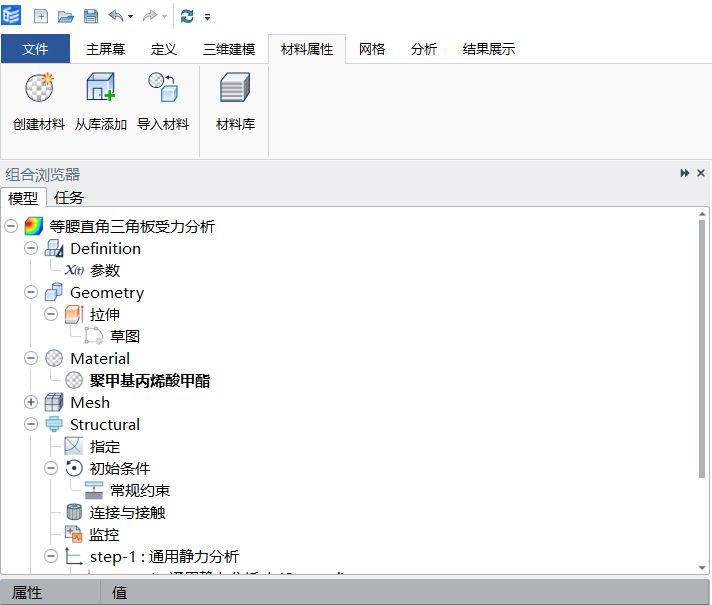

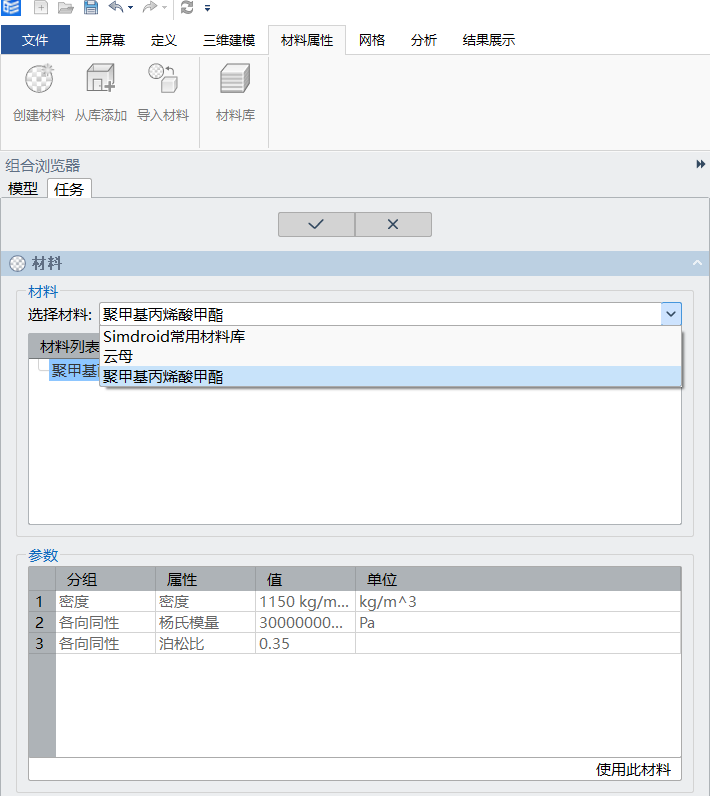

8、新建材料之后，在材料属性中点击“从库中添加”，选择材料为“聚甲基丙烯酸甲酯”，单击材料列表中的“聚甲基丙烯酸甲酯”，然后点击右下角的“使用此材料”，确认。
9、点击材料列表里的“聚甲基丙烯酸甲酯”，选择拾取类型为“体”，然后点击三角板模型，确认。

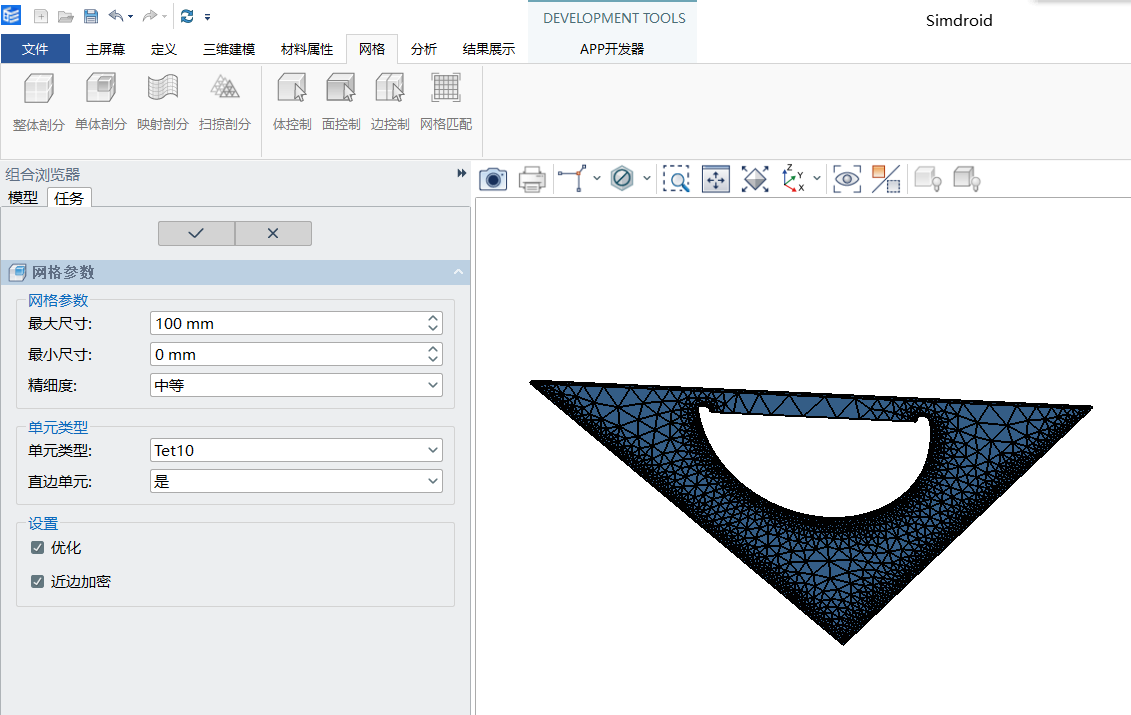

10、生成网格，可自行定义其最大尺寸及其精细度。

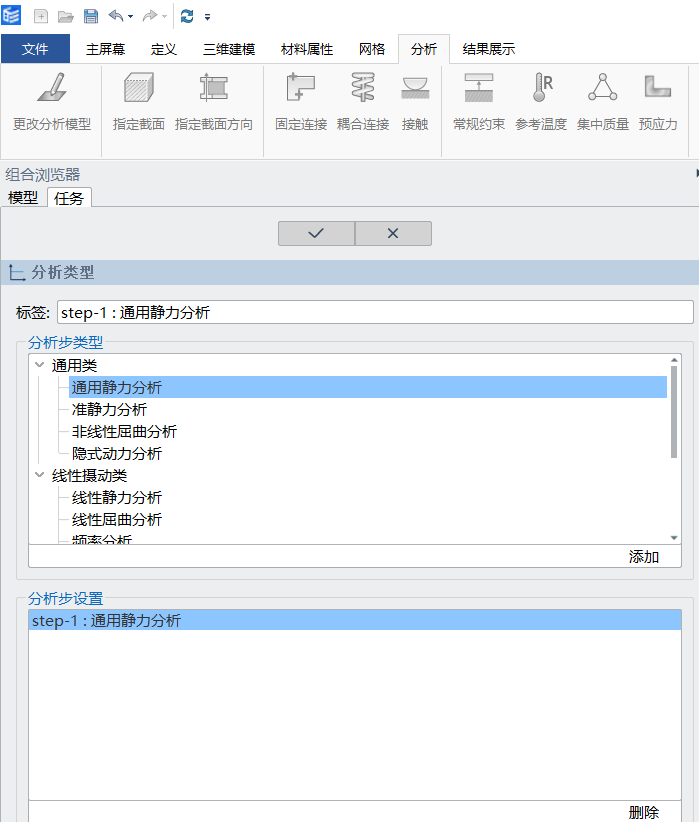

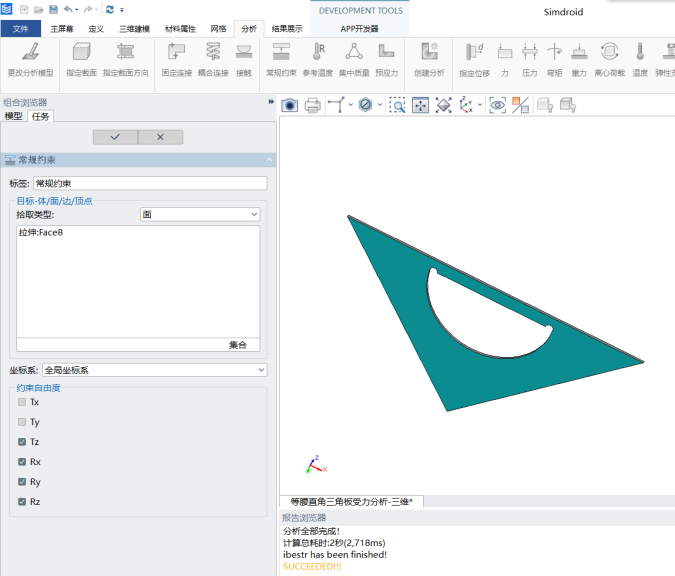

11、对三角板进行工况模拟，拟定三角板掉落到地上后平置，受到人脚踩压，该压力为100N。在分析菜单中点击“创建分析”创建通用静力分析。在分析菜单中点击添加“常规约束”，对三角板底面进行约束。

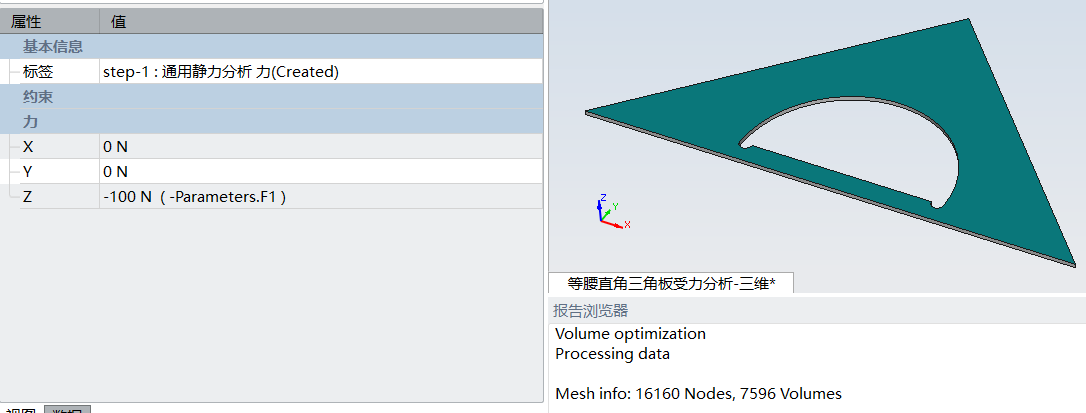

12、创建受力条件，受力面为顶面，对力进行定义。

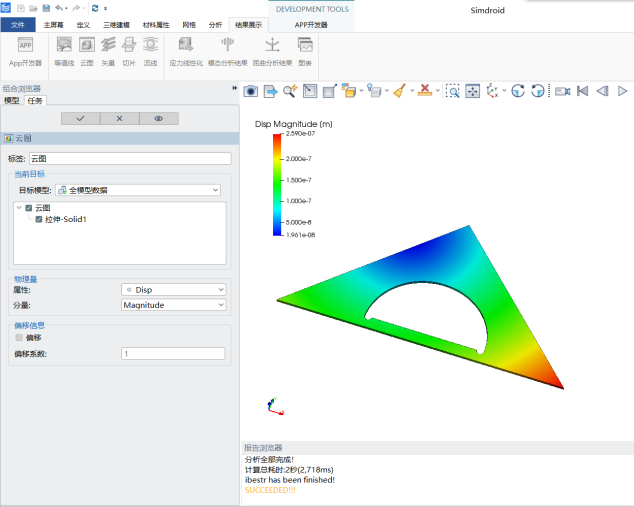

13、点击“计算”，然后再结果展示中选择“云图”，自行添加所需类型的云图。

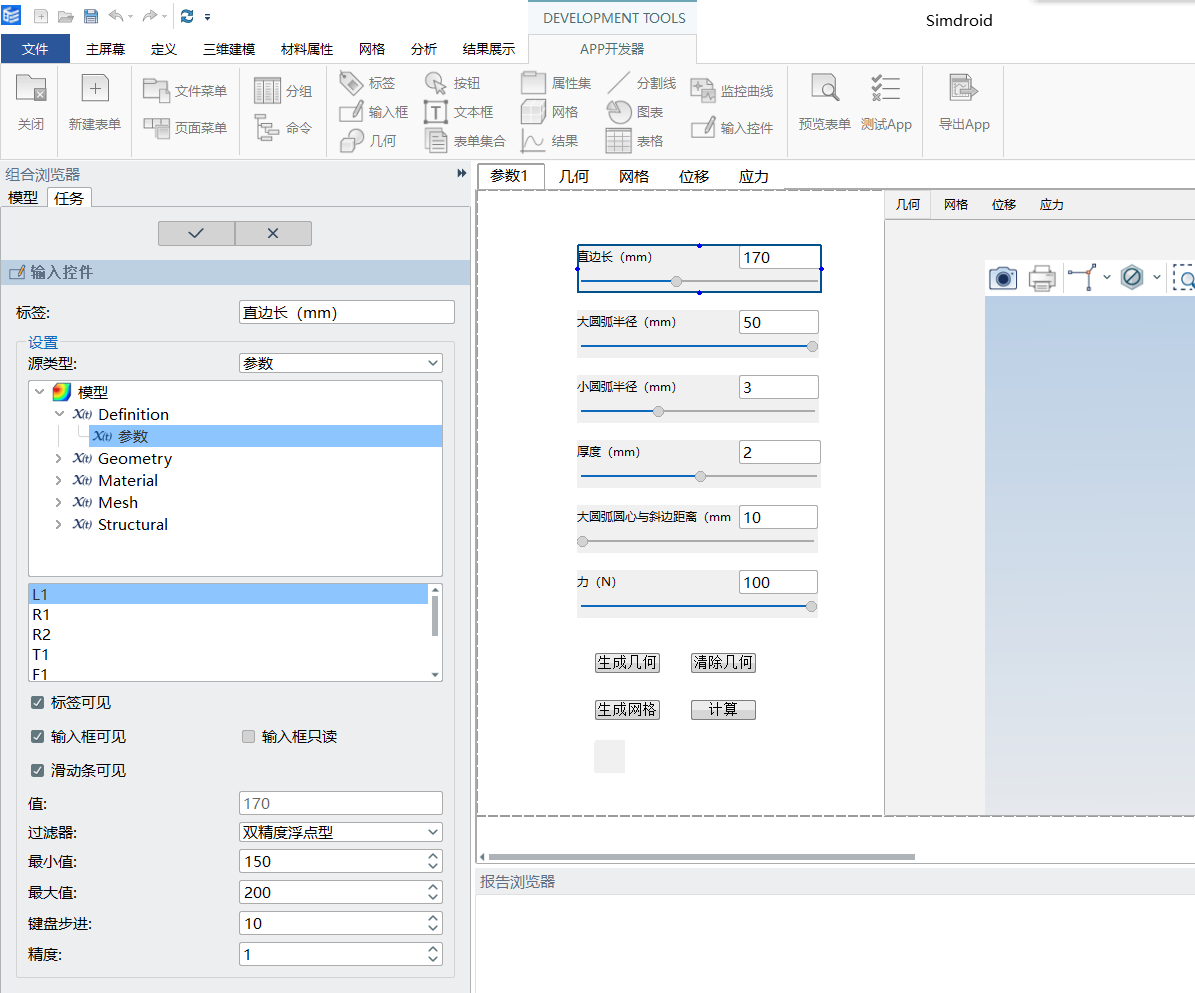

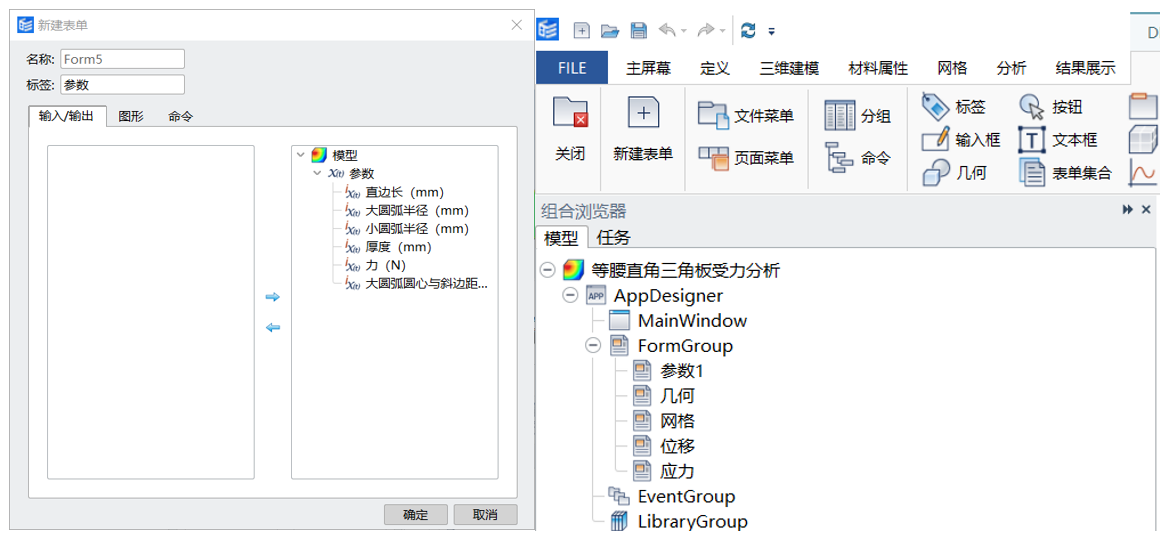

14、进入APP开发器，点击新建表单，创建所需表单，如下图所示。
15、在参数窗口双击参数，在“过滤器”选择“双精度浮点型”，然后定义参数范围、步进和精度。

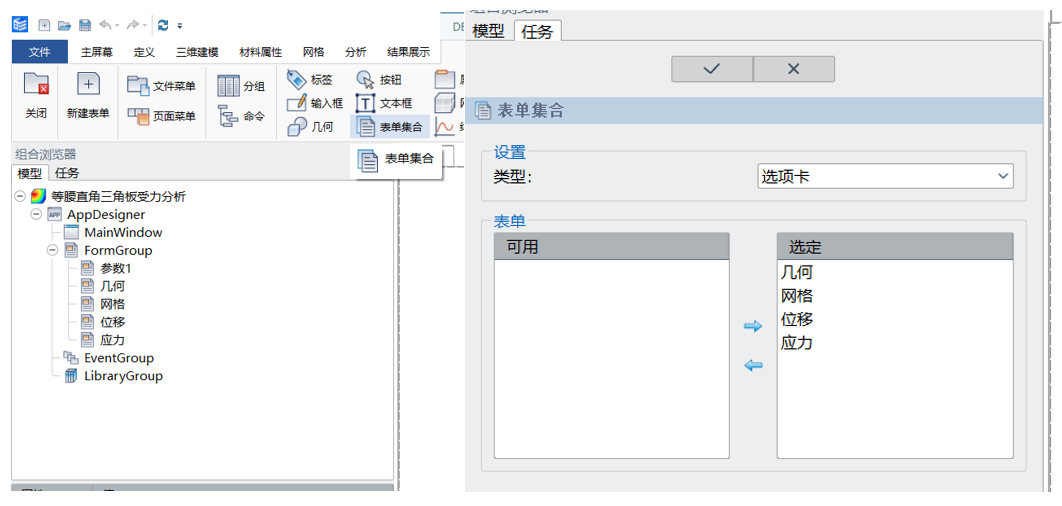

16、先点击参数窗口，然后点击上方菜单的表单集合，依次点击添加左边的表单。

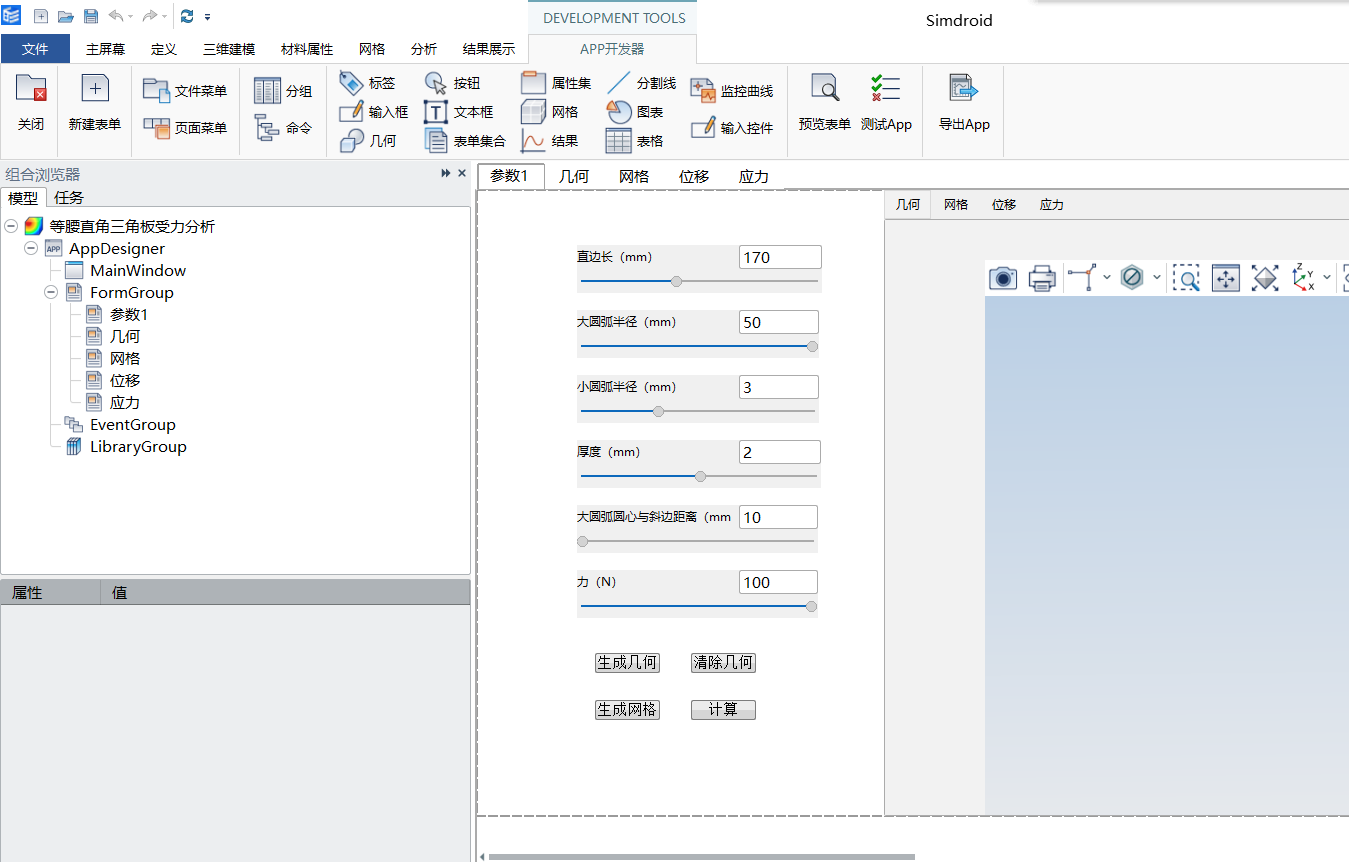

17、点击菜单的“按钮”添加按钮，并优化APP开发器界面，尽量保持简洁。

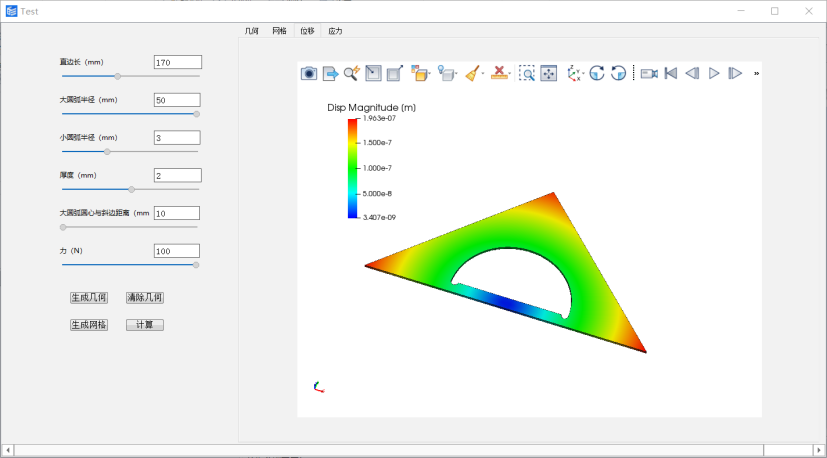

18、点击“测试APP”，改变参数并输出相应结果，查看模型及其结果参数变化。
19、结果无误，测试完成。点击导出APP并保存。
三、技巧与心得
我们在设计一个仿真APP时，可以起稿的要优先起稿，在稿纸中确定模型轮廓（即各项参数），并思索其如何绘制，同时保证草图完全约束。而且设计的模型也要契合实际，不能随意定义其参数。
在进行2D草图创建时，要学会活用辅助线，用辅助线去辅助创建草图轮廓，使草图完全约束。进行拉伸操作时也要思考哪个拉伸方向能使构图更加简单方便，在后续测试APP时，改变参数生成的几何能准确无误。进行APP开发器开发时，要确保界面简洁，多余的标注要删除。
